SC(B)10/11系列環氧澆注干式變壓器是用帶填料的F級環氧樹脂混合料，經真空薄膜脫氣后，在真空和壓力下，薄層澆注內外表面放在玻璃絲成型網增強的高低壓線圈，呈一種機械強度、電氣強度、耐熱程度很高的干式變壓器。是城市電網改造的優秀產品，特別適用于城市電網、高層建筑、商務中心、劇院、醫院、賓館、隧道、地鐵、地下電站、實驗室、車站、碼頭、機場、組合變電站等要求阻燃、防爆、防潮的重要場所。
型號及其含義：
產品特點：
? 抗短路能力強、損耗低、空載電流小、耐沖擊力強、局部放電量低、噪聲小，散熱能力強。
? 我公司生產的產品性能參數均優于GB和IEC標準。
? 安全、難燃、防火、無污染，可直接安裝在負荷中心。
? 免維護、安裝便捷、綜合運行成本低。
? 可靠性高、機械強度高。
? 抗震能力強。
? 防潮、抗腐蝕。
? 過載能力強，在無風冷的情況下可以120%負荷長期運行。
? 適用于：人口密集，場所狹窄的市區變電站。
產品正常使用環境
海拔高度≤1000m；
環境溫度：
最高溫度：40℃；
最低溫度：-25℃（戶外干式變壓器）；
最低溫度：-5℃（戶內干式變壓器）；
最高月平均溫度：30℃；
最高年平均溫度：20℃；
周?chē)諝庀鄬?duì)濕度應低于93%，線圈表面不應出現水滴；
三相變壓器的三相電源電壓應近似對稱；
電源電壓波形應近似于正弦波。
SC(B)10三相環氧澆注干式電力變壓器
| 型號 | 額定 容量 (kVA) |
電壓組合 (kV) |
聯結 組標 號 |
空載 損耗 (W) |
負載 損耗 (W) |
變壓 器重 量 |

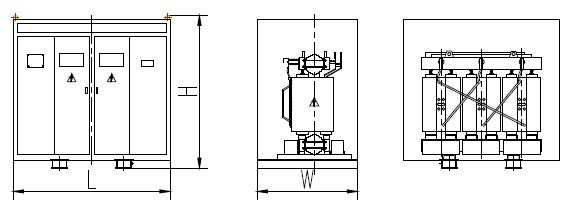

參考尺寸 (mm) L*W*H |
外殼尺寸 (mm)L*W*H |
變壓器 帶外殼 總重 |
阻抗 電壓 高壓 (%) |
|
| 高壓 (%) H.V. |
低壓 L.V. |
||||||||||
| SC10-50 | 50 | 35,36 37 38.5 ±2× 2.5% |
0.4 | Dyn11 Yyn0 |
450 | 1420 | 610 | 1100*750*1350 | 2000*1550*2200 | 860 | 6 |
| SC(B)10-100 | 100 | 630 | 2090 | 920 | 1300*750*1450 | 2000*1550*2200 | 1170 | ||||
| SC(B)10-160 | 160 | 790 | 2810 | 1200 | 1450*750*1450 | 2150*1550*2200 | 1500 | ||||
| SC(B)10-200 | 200 | 880 | 3320 | 1350 | 1450*750*1500 | 2150*1550*2200 | 1550 | ||||
| SC(B)10-250 | 250 | 990 | 3800 | 1500 | 1450*940*1550 | 2150*1550*2200 | 1800 | ||||
| SC(B)10-315 | 315 | 1170 | 4510 | 1750 | 1500*940*1600 | 2300*1600*2200 | 1950 | ||||
| SC(B)10-400 | 400 | 1370 | 5410 | 1900 | 1540*940*1700 | 2300*1600*2200 | 2200 | ||||
| SC(B)10-500 | 500 | 1620 | 6650 | 2250 | 1560*940*1700 | 2300*1700*2400 | 2550 | ||||
| SC(B)10-630 | 630 | 1860 | 7690 | 2550 | 1650*940*1750 | 2500*1700*2400 | 2850 | ||||
| SC(B)10-800 | 800 | 2160 | 9120 | 3250 | 1750*940*1950 | 2700*1800*2500 | 3600 | ||||
| SC(B)10-1000 | 1000 | 2430 | 10400 | 3600 | 1800*940*1950 | 2700*1800*2500 | 3950 | ||||
| SC(B)10-1250 | 1250 | 2830 | 12700 | 4150 | 1850*940*2000 | 2800*1900*2700 | 4550 | ||||
| SC(B)10-1600 | 1600 | 3240 | 15400 | 4800 | 1900*1240*2200 | 2800*1900*2700 | 5200 | ||||
| SC(B)10-2000 | 2000 | 3820 | 18200 | 5900 | 2100*1240*2200 | 2800*1900*2700 | 6300 | ||||
| SC(B)10-2500 | 2500 | 4455 | 21800 | 6800 | 2200*1240*2300 | 3000*1950*2800 | 7250 | ||||
