10kV配電變壓器

概述

SC(B)10/11系列環氧澆注干式變壓器是用帶填料的F級環氧樹脂混合料，經真空薄膜脫氣后，在真空和壓力下，薄層澆注內外表面放在玻璃絲成型網增強的高低壓線圈，呈一種機械強度、電氣強度、耐熱程度很高的干式變壓器。是城市電網改造的優秀產品，特別適用于城市電網、高層建筑、商務中心、劇院、醫院、賓館、隧道、地鐵、地下電站、實驗室、車站、碼頭、機場、組合變電站等要求阻燃、防爆、防潮的重要場所。

產品介紹

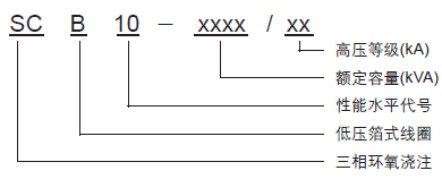

型號及其含義：

產品特點：

? 抗短路能力強、損耗低、空載電流小、耐沖擊力強、局部放電量低、噪聲小，散熱能力強。

? 我公司生產的產品性能參數均優于GB和IEC標準。

? 安全、難燃、防火、無污染，可直接安裝在負荷中心。

? 免維護、安裝便捷、綜合運行成本低。

? 可靠性高、機械強度高。

? 抗震能力強。

? 防潮、抗腐蝕。

? 過載能力強，在無風冷的情況下可以120%負荷長期運行。

? 適用于：人口密集，場所狹窄的市區變電站。


產品正常使用環境

海拔高度≤1000m；

環境溫度：

最高溫度：40℃；

最低溫度：-25℃（戶外干式變壓器）；

最低溫度：-5℃（戶內干式變壓器）；

最高月平均溫度：30℃；

最高年平均溫度：20℃；

周圍空氣相對濕度應低于93%，線圈表面不應出現水滴；

三相變壓器的三相電源電壓應近似對稱；

電源電壓波形應近似于正弦波。


產品參數

10kV系列

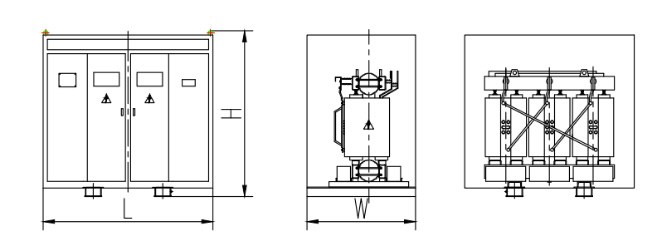

SC(B)10三相環氧澆注干式電力變壓器（10kV）


型號 額定
       容量
       (kVA)		 電壓組合
       (kV)		 聯結
       組標
       號		 空載
       損耗
       (W)		 負載
       損耗
       (W)		 變壓
       器重
       量(kg)		 參考尺寸
       (mm)
       L*W*H		 外殼尺寸
       (mm)L*W*H		 變壓器
       帶外殼
       總重(kg)		 阻抗
       電壓
       高壓 (%)
高壓 (%)
       H.V.		 低壓
       L.V.
SC10-30 30 6,6.3,
       10,
       10.5,11		 0.4 Dyn11
       Yyn0		 190 710 250 680*450*640 1080*850*1020 400 4
SC10-50 50 270 1000 300 700*450*640 1100*850*1040 450
SC10-80 80 370 1380 430 860*450*760 1260*850*1150 600
SC10-100 100 400 1570 630 920*780*900 1500*1300*2200 830
SC10-125 125 470 1850 700 920*780*950 1500*1300*2200 900
SC10-160 160 540 2130 800 920*780*1000 1500*1300*2200 1000
SC10-200 200 620 2530 950 1100*780*960 1800*1300*2200 1150
SC10-250 250 720 2760 1100 1100*650*1150 1800*1300*2200 1300
SC10-315 315 880 3470 1300 1100*940*1150 1800*1300*2200 1500
SC(B)10-400 400 980 3990 1500 1100*940*1200 1800*1300*2200 1800
SC(B)10-500 500 1160 4880 2000 1350*940*1200 2000*1500*2200 2250
SC(B)10-630 630 1340 5880 2050 1350*940*1300 2300*1500*2200 2300
SC(B)10-630 630 1300 5960 2050 1400*940*1130 2300*1500*2200 2300 6
SC(B)10-800 800 1520 6960 2350 1450*940*1140 2300*1500*2200 2600
SC(B)10-1000 1000 1770 8130 2750 1500*940*1250 2300*1500*2200 3000
SC(B)10-1250 1250 2090 9690 3100 1500*940*1300 2300*1800*2200 3300
SC(B)10-1600 1600 2450 11730 3600 1550*940*1410 2300*1500*2200 4000
SC(B)10-2000 2000 3050 14450 4600 1650*1190*1780 2400*1600*2200 5000
SC(B)10-2500 2500 3600 17170 5500 1720*1190*1800 2500*1600*2200 6000

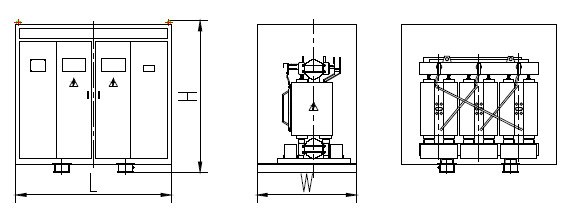

SC(B)11三相環氧澆注干式電力變壓器

型號 額定
       容量
       (kVA)		 電壓組合
       (kV)		 聯結
       組標
       號		 空載
       損耗
       (W)		 負載
       損耗
       (W)		 變壓
       器重
       量(kg)		 參考尺寸
       (mm)
       L*W*H		 外殼尺寸
       (mm)L*W*H		 變壓器
       帶外殼
       總重(kg)		 阻抗
       電壓
       高壓 (%)
高壓 (%)
       H.V.		 低壓
       L.V.
SC11-30 30 6,6.3,
       10,
       10.5,11		 0.4 Dyn11
       Yyn0		 168 710 250 680*450*640 1080*850*1020 400 4
SC11-50 50 238 1000 300 700*450*640 1100*850*1040 450
SC11-80 80 322 1380 430 860*450*760 1260*850*1150 600
SC11-100 100 350 1570 630 920*780*900 1500*1300*2200 830
SC11-125 125 413 1850 700 920*780*950 1500*1300*2200 900
SC11-160 160 476 2130 800 920*780*1000 1500*1300*2200 1000
SC11-200 200 546 2530 950 1100*780*960 1800*1300*2200 1150
SC11-250 250 630 2760 1100 1100*650*1150 1800*1300*2200 1300
SC11-315 315 770 3470 1300 1100*940*1150 1800*1300*2200 1500
SC(B)11-400 400 854 3990 1500 1100*940*1200 1800*1300*2200 1800
SC(B)11-500 500 1015 4880 2000 1350*940*1200 2000*1500*2200 2250
SC(B)11-630 630 1176 5880 2050 1350*940*1300 2300*1500*2200 2300
SC(B)11-630 630 1134 5960 2050 1400*940*1130 2300*1500*2200 2300 6
SC(B)11-800 800 1330 6960 2350 1450*940*1140 2300*1500*2200 2600
SC(B)11-1000 1000 1547 8130 2750 1500*940*1250 2300*1500*2200 3000
SC(B)11-1250 1250 1827 9690 3100 1500*940*1300 2300*1800*2200 3300
SC(B)11-1600 1600 2142 11730 3600 1550*940*1410 2300*1500*2200 4000
SC(B)11-2000 2000 2905 14450 4600 1650*1190*1780 2400*1600*2200 5000
SC(B)11-2500 2500 3500 17170 5500 1720*1190*1800 2500*1600*2200 6000
