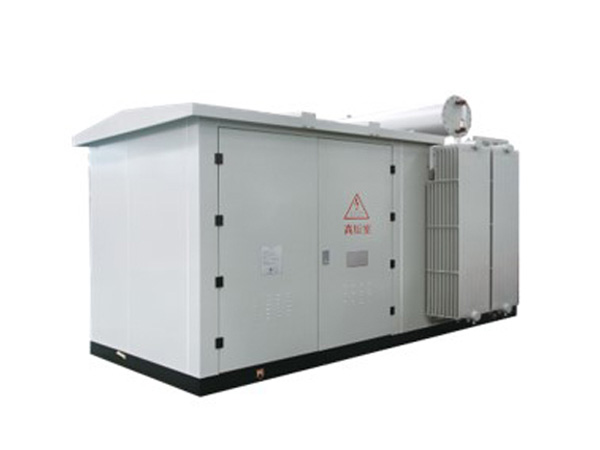

華式箱變，是一種新型箱式變電站。主要由變壓器本體、高壓電器部分、低壓電器部分、箱體等組成。主要應用于光伏發電和風力發電中。
特點
結構布置為品字型；分為高壓室、低壓室和變壓器本體三部分；
高壓室內設置高壓柜，可配置負荷開關-熔斷器組合電氣柜或斷路器柜；
低壓室采用GGD交流低壓開關設備，分層次、分功能、分隔室布置；
變壓器為油浸式變壓器，至于箱變殼體外，通過自然氣候迅速帶走變壓器本體產生的熱量，有效解決變壓器散熱問題。
華式箱變可選容量為（kVA）：630～4000
| 序號 | 參數名稱 | 單位 | 參數 | |
| ZGS**-Z.G（光伏） | ||||
| 1 | 額定電壓 | 高壓側 | kV | 12、40.5 |
| 低壓側 | kV | 0.4、0.69、0.8、1.14 | ||
| 2 | 變電站額定最大容量（變壓器的額定容量） | kVA | 630～4000 | |
| 3 | 絕緣與動熱穩定 | \ | 按JB/T 10217-2013的規定 | |
| 4 | 額定頻率 | Hz | 50、60 | |
| 5 | 輔助和控制回路的額定電源電壓 | V | AC220、DC220 | |
| 6 | 輔助和控制回路的額定電源頻率 | Hz | 50、60 | |
| 7 | 木質方式 | \ | 品字形或目字型 | |
| 8 | 冷卻方式 | \ | 風冷或自冷 | |
| 9 | 外殼防護等級 | 高、低壓室 | \ | IP44D |
| 變壓器室 | \ | IP68 | ||
