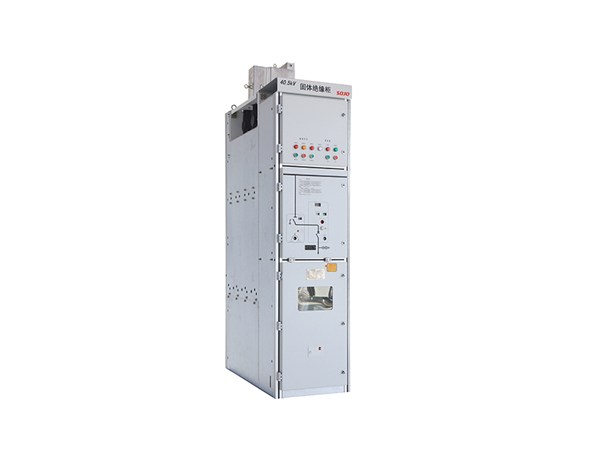

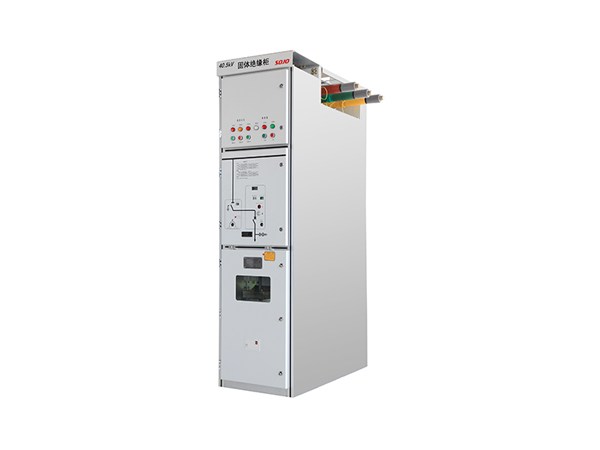

40.5kV固體絕緣開關設備用于40.5kV三相交流50Hz電力系統中，作為發電廠、變電所及工礦企業配電室接收與分配電能之用，具有控制、保護和檢測等功能，除廣泛用于一般電力系統外，還可用于頻繁操作的場所，適用環境條件的場所，適用環境條件符合GB3906所規定的正常使用環境條件。
應用領域
本產品適用于額定電壓35kV的供電系統中，也可用于終端供電，裝入箱式變電站，作為電能的控制和保護裝置。產品性能符合GB3906-2012《3.6～40.5kV交流金屬封閉開關設備和控制設備》以及IEC298的規定。本產品可應用于國家電網、工廠配電、高壓輸電、鐵路系統、城市配電、風力發電等各種場合。

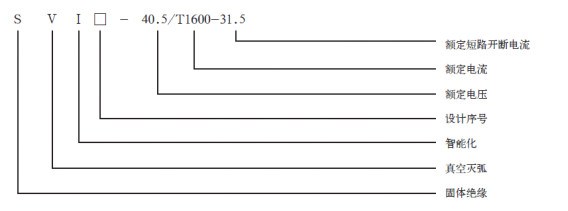

產品型號及含義
產品特點
屏蔽可觸摸
40.5kV固體絕緣開關柜采用模塊化設計，絕緣模塊外表面涂覆導電接地屏蔽層，是柜內可觸摸的安全型固體絕緣開關柜。
體積小
固體絕緣開關柜柜體尺寸為：600*2300*1300
安全性能
帶電部分全絕緣全密封，防護等級IP67。
電纜艙室設計為內錐式電纜終端，提高了聯接的可靠性。
特殊環境應用性能
適用于高寒、高海拔、高潮濕、高腐蝕、低洼地帶及防爆地區。
| C模塊 | V模塊 | D模塊 | |||||
| 負荷開關 | 斷路器 | 直通模塊 | 隔離開關 | 接地開關 | |||
| 額定電壓 | kV | 40.5 | 40.5 | 40.5 | 40.5 | 40.5 | |
| 滅弧類型 | 真空 | 真空 | |||||
| 額定電流 | A | 1250 | 1250/1600 | 1250/1600 | 1250/1600 | 1250/1600 | |
| 額定頻率 | Hz | 50 | 50 | 50 | 50 | 50 | |
| 主回路電阻 | μΩ | ≤80 | ≤80 | ≤80 | |||
| 1min工 頻耐受 電壓 |
相對地 | kV | 95 | 95 | 95 | 95 | 95 |
| 隔離斷口 | kV | 118 | 118 | 118 | |||
| 雷電沖 擊耐受 電壓 |
相對地 | kV | 185 | 185 | 185 | 185 | 185 |
| 隔離斷口 | kV | 215 | 215 | 215 | |||
| 額定短路開斷電流 | kA | 31.5 | |||||
| 開斷額定短路開斷電流次數 | 次 | 30 | |||||
| 額定短路關合電流 | kA | 63 | 80 | ||||
| 額定短時耐受電流(4S) | kA | 25 | 31.5 | 31.5 | 31.5 | 31.5 | |
| 額定峰值耐受電流 | kA | 63 | 80 | 80 | 80 | 80 | |
| 額定電纜充電開斷電流 | A | 50 | 50 | ||||
| 機械壽命 | 次 | 10000 | 10000 | 3000 | 3000 | ||
| 帶電部分防護等級 | IP67 | IP67 | IP67 | ||||
